一、气力输灰系统

 采用了先进成熟的管道二相流技术，实现粉料颗粒的高效、可靠、低能耗、长距离输送；是燃煤电厂锅炉飞灰处理的理想设备。
二、系统工艺流程
本系统由仓泵、气源、管道和灰库等部分组成，采用集中程序控制方式，实现系统设备的协调有序运行。
系 统采用F型上引式流态化仓泵】作为关键输送设备，仓泵直接连接在电除尘器,灰斗下，接受电除尘器收集的飞灰，同时采用空气压缩机作为动力源，通过密闭的管道，在高浓度、低流速的状态下，把飞灰输送至贮灰库。

二、浓相气力输灰系统典型设备配置

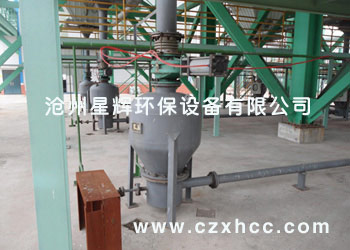

1.流态化仓泵
F 型上引式流态化仓泵为一耐疲劳、耐磨损的低压容器，仓泵本体上封头内集成有气动进料阀，以控制飞灰进入仓泵；下封头设一流化气室，内装流化盘，流化气室与 进气管道相联，并通过气动进气阀控制压缩空气的流入；出料管从流化盘中心附近向上引出泵体并与气动出料阀相联，出料阀控制灰气混合物排入管道；为满足自动 控制的要求，仓泵体上还装有料位计和压力传感器。
2.气源系统
气源由空气压缩机、压缩空气净化过滤设备及贮气罐等组成。空压机一般采用流 量10～20 m3/min、压力0.7MPa的螺杆式空压机，对于连续运行工况，螺杆式空压机比活塞往复式空压机具有更高的可靠性；贮气罐起到稳定压力、缓冲用气、冷 却除水等作用，为满足间歇用气的工况要求，一般选用较大容量的贮气罐；由于空压机排出的压缩空气中含有大量的水份，包括液态水份和气态水份，这些水份对飞 灰输送是不利的，可采用多级过滤除去液态水份，同时采用干燥机除去部分气态水份，降低压缩空气露点，以防止和飞灰混和时产生 结露、结块等现象。
3.输送管道
由于系统输送流速较低，输灰管道可采用普通无缝钢管，壁厚一般6～8mm。根据出力要求及输送距离，采用 管径一般有以下几种规格：DN65、DN80、DN100和DN125。远距离输送时，为降低末端输送流速，可采用输送管道变径方式，输送管道弯头也可采 用耐磨管或无缝钢管背部加厚。
4.自动控制系统
本系统整个工艺流程采用计算机集中程序控制，全自动运行。运行人员只需监视控制系统运行显示状态。同时由于设有完善的故障报警系统，故障处理和维护都十分方便。

三、系统控制过程特点如下
 程序控制器根据输入信号，通过程序运行输出来控制整个系统工艺流程。一台程序控制器可同时控制多台仓泵协调运行。系统还设有现场控制箱，可进行现场手动操作，以满足调试和现场故障处理要求。
 程序控制器在控制工艺流程的同时，动态显示各运行参数状态，给出设备故障报警信号，并自动进行部分故障紧急处理。
系统运行参数在控制器上可动态自由设定和调整，因此具有极大的灵活性和适应性。
输送机理

四、系统性能分析及特点
浓相正压气力输灰系统是结合流态化和管道二相流技术研制的，采用动压与静压联合输送方式的高浓度、高效率飞灰输送设备。系统整体性能指标大大超过常规的稀相输送系统，是目前世界上先进的气力输送技术。其系统性能和特点具体说有以下几个方面。
1.较高的灰气比
灰气比可达30～60Kg/Kg，而常规稀相系统为5～15Kg/Kg。因此其空气耗量大为减小，在大多数情况下，浓相正压气力输灰系统的空气消耗量约为其它系统的1/3～1/2。由此带来一系列有利的因素：
a.供气不必使用大型空气压缩机，因而可采用性能可靠的小型螺杆式空压机。供气系统投资较低，为使系统更加可靠稳定，在压缩空气站增加一套压缩空气干燥过滤系统在经济上也是允许的。
b.输灰系统输送入贮灰库的气量较小，因而贮灰库上的布袋过滤器排气负荷大大降低，从而有利于布袋过滤器的长期可靠运行。通常由于贮灰库所需过滤的空气量大，而贮灰库顶部的空间较小，往往造成在高比负荷下运行的布袋过早损坏。而本系统较好地解决了这一难题。
c. 在通过提高浓度满足出力的前提下，所用管道口径大为减小，常用DN65、DN80、DN100、DN125等小口径管道；而稀相系统管道口径一般在 DN125～DN250之间。由于管道口径减小，因而管道自重和冲击力较小，可选用轻型支架或利用现有厂房建筑敷设安装，十分方便，且投资要比常规稀相系 统低得多。
2.较低的输送流速
在通过提高浓度满足出力的前提下，尽可能降低输送流速以减少磨损。本系统平均流速在8～12m/s，而起始 段流速为5～8m/s，为常规稀相系统的一半左右，因此输灰管道磨损大为减少。管道磨损小，就可不用昂贵的耐磨管，而采用普通无缝钢管即可，只在弯头部位 采用耐磨材料或增加壁厚。
3.较高的工作压力
系统工作压力较高，一般为2～4Kg/cm2，对设备密封性要求较严。但可充分利用常规空压机提供的压头。且由于其流量大为减小，故足以抵消压力增高所增加的费用。
4.较好工作适应范围
输送距离范围宽广，从短距离的50米至1500米长距离，本系统都有其良好的输送记录。对于更长距离的输送，可采用中间站接力的方式解决，如一级输送采用小型仓泵把飞灰集中至中间转运灰库，二级输送用大型仓泵远距离输送至终端主灰库。
5.与除尘器的协调性
仓泵与除尘器灰斗直接连通，正常工作情况下，灰斗内仅仅在相应仓泵处于输送状态时才有少量积灰，因而灰斗一般可不设加热和气化设备，并大大有利于除尘器的运行。
6.安装维修方便
由于仓泵体积小、重量轻，故安装方便，维修也容易。常用仓泵规格为0.25～2.5m3，重量在250～1500Kg之间，可直接吊挂在灰斗下。
7.配置灵活
本系统配置灵活方便，可根据出力需要灵活配置仓泵规格、输灰管道连接方式，以适应实际工况要求。
8.可靠性和可维修性
本系统在设计过程中即考虑了系统设备的可靠性和可维修性要求。主要体现在以下几个方面：
9.系统具备的故障备用方式优越，可大大提高系统级可靠性和可维修性。如电除尘器一旦某一电场下仓泵故障，即可停止此电场仓泵的输送，而不影响其它电场仓泵工作，这对维修是有利的。
Ⅱ.对于本系统内的主要动作部件，如电磁阀、气缸，由于控制用气经过彻底的净化处理，因而具有很高的可靠性。
Ⅲ.对于本系统内工作工况恶劣的关键部件，如进料阀和出料阀等，针对高冲蚀性灰气混合二相流工况进行设计和制造，以满足其工况适应性和长期使用可靠性能要求，并考虑可维修性要求。
Ⅳ.系统的大量配套件，如阀门、气缸、仪器仪表等，都尽量采用标准元件，互换性强，维修费用低且更换方便。
自动运行水平
七.本系统自动化程度高，操作简单。系统动态显示、故障报警和处理功能齐全。在必要的时间，既可与除尘器控制中心联系构成一集控中心，同时又可在本系统局部范围内〖如对某一仓泵〗实现手动操作，因此操作管理都非常灵活方便。
